前言

盲板是夹在法兰之间，起到切断和隔离的作用。相比阀门可能有内漏的情况，法兰是一个更加可靠的隔离部件，主要作用是切断和隔离物料、能量的传递和溢出。由于法兰是可靠且关键的物料和能量隔离部件，因此在对其进行加装和拆卸被列为特殊作业-盲板抽堵作业，整个作业过程都需要严格遵守相关规范，

争议点

作为具有较大危险性的化工企业，向来都是安监部门的重点照顾单位，频繁的安全检查，各式各样的专家，因此会有部分专家认为盲法兰属于盲板，盲板台账及管理上应该有它。但是也有专家认为盲法兰不属于盲板，因为它不具有盲板的一些属性：

首先，盲板应当是双面都具有密封面的结构，无论是SHT 3425-2011《石油化工钢制管道用盲板》还是HGT 21547-2016《管道用钢制插板、垫环、8字盲板系列》中规定的盲板都具有两个密封面，盲法兰仅有一个面有密封面。根据法兰的两个标准GBT 9124.1-2019《钢制管法兰 第一部分：PN系列》、HGT 20592-2009《钢制管法兰(PN系列)》中将盲法兰归属为法兰盖，具体见本公众号文章 管件基础知识①-法兰 中的 法兰形式。

其次，盲板的作用是隔离能量误入不应存在的位置，而盲法兰不具有这个属性，因为盲法兰另一端并没有需要关注的设备设施或物料，如果盲法兰泄漏与阀门外漏、法兰连接面泄漏、动密封泄漏具有同等危害性。

然后，盲法兰的更换也与阀门、法兰、密封装置的更换具有同样的属性，属于常规更换作业活动。

最后，可以灵魂一击：“规范规定取样口需要采取双阀门或者阀门加盲板的形式，如果我们采用阀门加盲板的形式，那么每次取样都需要按照盲板抽堵作业执行吗？”

但是从另一个角度来讲，盲法兰又可被认为是盲板：

首先，GB 30871-2022《危险化学品企业特殊作业安全规范》中盲板抽堵作业的定义为：“在设备、管道上安装或拆卸盲板的作业。”；按照此定义，只需要确认盲法兰是否是盲板即可，而目前笔者尚未查到准确的否定定义，仅能逻辑上证明盲法兰属于法兰而不能证明盲法兰不属于盲板（当时提问笔者的专家逻辑清晰，在下真心“佩服”），仅能从上述规范（HGT 21547、SHT 3425、GBT 9124.1-2019、HGT 20592-2009）中间接证明。

其次，从安全性上来说，盲法兰更换作业的危险性具有GB 30871中的一些危险属性，需要做同样的安全预防和防护。

具体到企业如何实施要根据实际情况进行分析判断，作为化工工程师既要坚持原则也要懂得妥协。

分类

1、按照类型分类

分为8字盲板、插板及垫环，在HGT 21547-2016《管道用钢制插板、垫环、8字盲板系列》中定义如下：

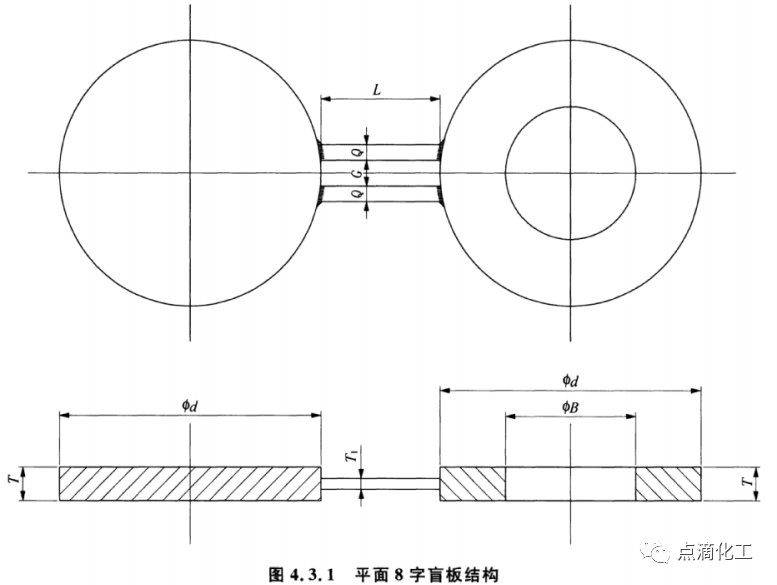

a、8字盲板

8字盲板(也称为眼镜盲板)是一组用连接板或条杆连接，带一个实心端和一个开孔端来维持压力的板。

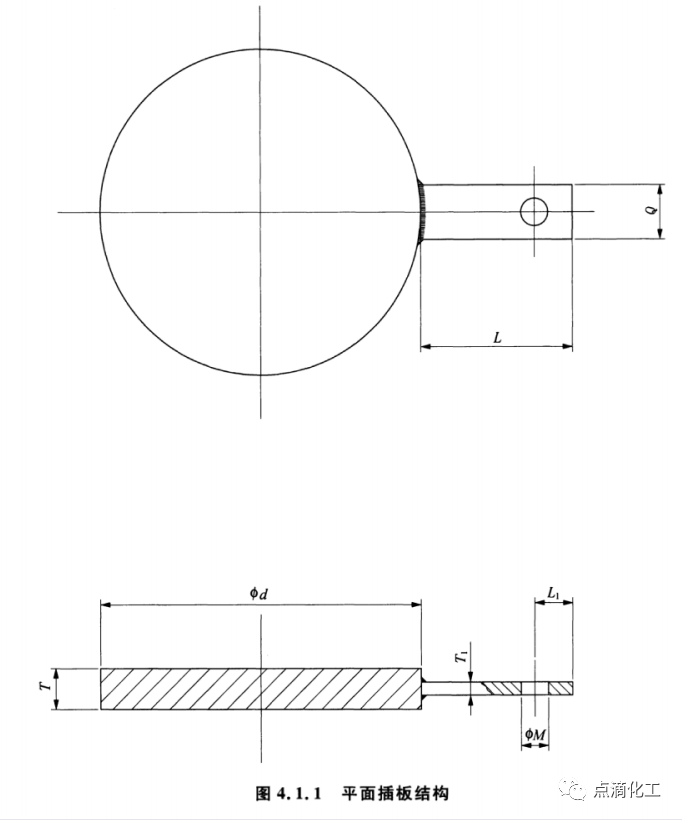

b、插板

插板类似于8字盲板的实心端,有一个吊柄。

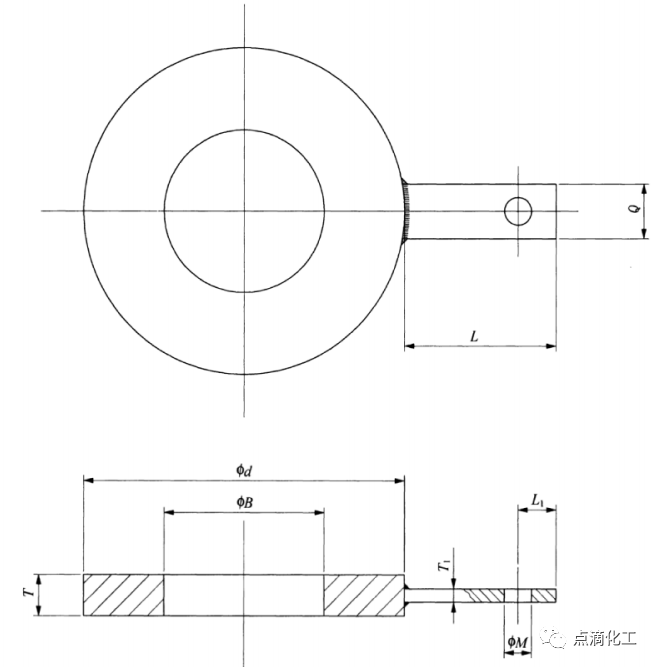

c、垫环

插板类似于8字盲板的开孔端,有一个吊柄。

2、按照密封面分类

因为密封面类型与法兰的密封面相同，此处不再赘述，具体见文章 管件基础知识①-法兰 。3、按照材质分类

金属材质：碳钢、不锈钢、合金钢、铜、铝等；

非金属材质：玻璃钢（FPR）、PE、PVC及四氟等。

盲板的选型

盲板选型相对来说比较简单，主要指标参照盲板所在位置的法兰和垫片指标即可，从物料性质、运行温度、压力、泄露要求等方面考虑，具体选型方式不再赘述，可参考本公众号文章 管件基础知识①-法兰 和 管件基础知识②-垫片 。

盲板抽堵作业

作为化工企业的工程师，盲板抽堵作业肯定是必查和严格控制的，严格按照GB 30871-2022《危险化学品企业特殊作业安全规范》及AQ 3027-2008《化学品生产单位盲板抽堵作业安全规范》执行即可，内容较多本文此处不再赘述。

■□■□■□■□■■□□■■■□■□■□□■□□■■□□■□□□■■□□■□□■□■□□■■□■□□□■■■□□■□■□■□■□

关注公众号，回复“3514”，自动获得AQ 3027-2008《化学品生产单位盲板抽堵作业安全规范》、GB 30871-2014《化学品生产单位特殊作业安全规范》、HGT 21547-2016《管道用钢制插板、垫环、8字盲板系列》、SHT 3425-2011《石油化工钢制管道用盲板》下载地址。

注：压缩包没有密码，请放心下载。
